Устройство заземления и контроля УЗА-2МК05

Рекомендуемые схемы подключения устройства заземления автоцистерн УЗА-2МК05

Общие данные об устройстве заземления автоцистерн УЗА-2МК05

Устройство заземления и контроля УЗА-2МК05 предназначено для заземления автоцистерн и прочих транспортных емкостей с целью отвода зарядов статического электричества при операциях слива-налива нефтепродуктов и других ЛВЖ, а также одновременного контроля целостности цепи «заземляющее устройство-автоцистерна».

Заземляющее устройство УЗА-2МК05 выполнено в соответствии требованиями ГОСТ Р50913-96, ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), а также комплектом конструкторской документации УЗА-2МК.00.000-04, согласованной и утвержденной в соответствии с ГОСТ 12.2.021-76.
Устройство заземления УЗА-2МК05 имеет «специальный» и «искробезопасная электрическая цепь» виды взрывозащиты и маркировку по взрывозащите IExsibIICT6
Заземляющее устройство УЗА-2МК05 предназначено для установки во взрывоопасных зонах помещений класса В-1Г и наружных установках согласно гл.7.3 ПУЭ–98 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Устройства заземления УЗА-2МК05 предназначены для эксплуатации в условиях нормированных для исполнения V категории I, согласно ГОСТ 15150-69 при температуре окружающей среды от -40°С до +40°С.

Основные технические данные и характеристики устройства заземления автоцистерн УЗА-2МК05

Параметры искробезопасной цепи УЗА-2МК05:
- напряжение не более 12 В;
- ток не более 0.025 А.

Параметры электропитания УЗА-2МК05:
- напряжение 220 В 50±1 Гц;
- отклонения напряжения питания УЗА-2МК05 +5%, -15%.
- ток потребления от источника электропитания не более 0.08 А;
- потребляемая мощность не более 1.5 ВА;

Величина сопротивления между клеммой заземления УЗА-2МК05 и зажимом проводника заземления не более 10 Ом.
Величина сопротивления между контактами зажима проводника заземления, при котором выдается сигнал «Заземление», не более 100 Ом.
Сопротивление изоляции между цепями питания и корпусом УЗА-2МК05 не менее 20 МОм.

Электрическая прочность изоляции УЗА-2МК05 выдерживает испытательное напряжение:
- между цепями управления и искробезопасными цепями не менее 500 В;
- между искробезопасными цепями и корпусом не менее 500 В;
- между искробезопасными цепями и цепями электропитания не менее 500 В.

Нагрузочная способность выходного контакта УЗА-2МК05 для блокировки:
- напряжение не более 220 В;
- частота 50±1 Гц;
- ток не более 1.0А.

Условная наработка на отказ УЗА-2МК05 не менее 5000 включений.

Длина проводника заземления УЗА-2МК05 не менее 5 м.
Длина кабеля электропитания УЗА-2МК05 не менее 0.7 м.

Габаритные размеры УЗА-2МК05 не более 190х190х70 мм.

Масса устройства заземления УЗА-2МК05 не более 1.3 кг;
Масса проводника заземления не более 1.2 кг.

Срок службы УЗА-2МК05 6 лет.

Температура окружающей среды от -40°С до +40°С.
Относительная влажность окружающей среды при температуре +35°С до 98%.

УЗА-2МК05 в упаковке для транспортирования выдерживают:
- транспортную тряску с ускорением 30 м/с при частоте ударов до 120 в минуту в течении 2.0 ч;
- температуру от -50°С до +50°С;
- влажность при температуре +35°С 95±3%.

Степень защиты устройства заземления УЗА-2МК05 от проникновения твердых тел и воды по ГОСТ 14254-96 (МЭК529-89) - IР54.
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 - XIII.

3. Комплектность УЗА-2МК05

- устройство заземления - 1 штука
- заземляющий проводник - 1 штука
- комплект монтажный - 1 комплект
- инструкция по эксплуатации - 1 экземпляр
- паспорт - 1 экземпляр

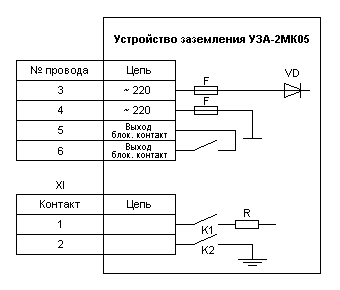

Входная цепь устройства заземления автоцистерн УЗА-2МК05

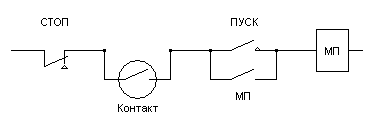

Рекомендуемая схема подключения устройства заземления автоцистерн УЗА-2МК05 в схему управления магнитным пускателем насоса

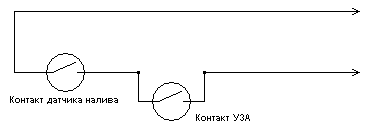

Рекомендуемая схема подключения устройства заземления автоцистерн УЗА-2МК05 в схему блокировки датчика налива
